PageWalk 通识知识

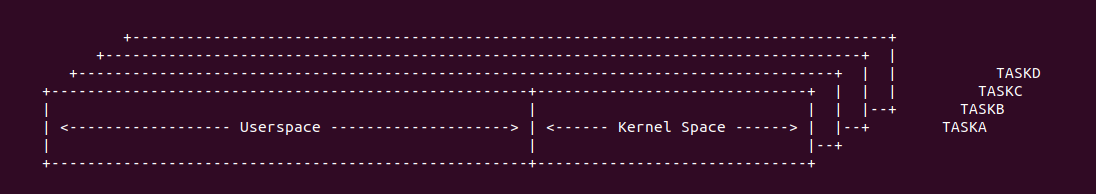

在 Linux 里，每个进程都包含独立连续的线性空间，该空间被划分成两部分，其中一部分是进程使用的空间称用户空间地址空间，其为进程运行提供了运行所需的内存; 另外一部分是内核使用的空间称为内核地址空间。进程的线性空间包含虚拟内存，虚拟内存只有建立了页表映射到物理内存上，那么进程才能使用这段虚拟内存，否则会引起页面故障.
PageWalk 机制: Linux 内核提供用于页表遍历和页表修改的机制，可以对用户空间的虚拟内存或者内核空间虚拟内存，进行页表查询和页表修改。在 Linux 中，其最新的内核支持 5 级页表，分别是 PGD(Page Global Directory) 页表、P4D(Page 4th Directory) 页表、PUD(Page Upper Directory) 页表、PMD(Page Middle Directory) 页表 和 PTE(Page Table) 页表。Linux 采用这 5 级页表屏蔽了不同架构硬件页表之间的差异，统一采用 Linux 5 级页表进行管理。PageWalk 机制就是建立在 Linux 5 级页表之上的页表查询和页表修改.

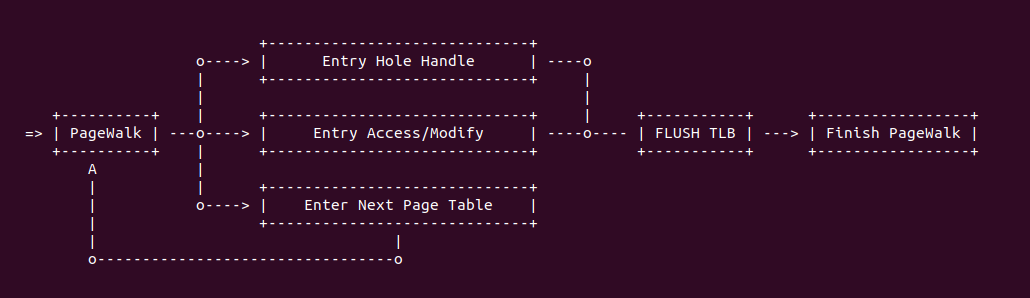

PageWalk 机制 实现很精简，其就是遍历每一级页表，首先检查对应的 Entry 是否为空，如果是空那么就是调用 hole 相关的回调; 反之页表不为空，那么就会 Entry 进行访问或者修改, 接下来确认是否继续遍历下一级页表，如果是那么进入下一级页表继续之前的操作; 如果不继续遍历下一级页表，那么此时刷新 TLB，使最新的页表 Entry 更新到 TLB 里，最终完成遍历。PageWalk 机制 提供了一个遍历页表的机制，然后调用者可以根据需要选择特定的页表.
PageWalk 数据结构

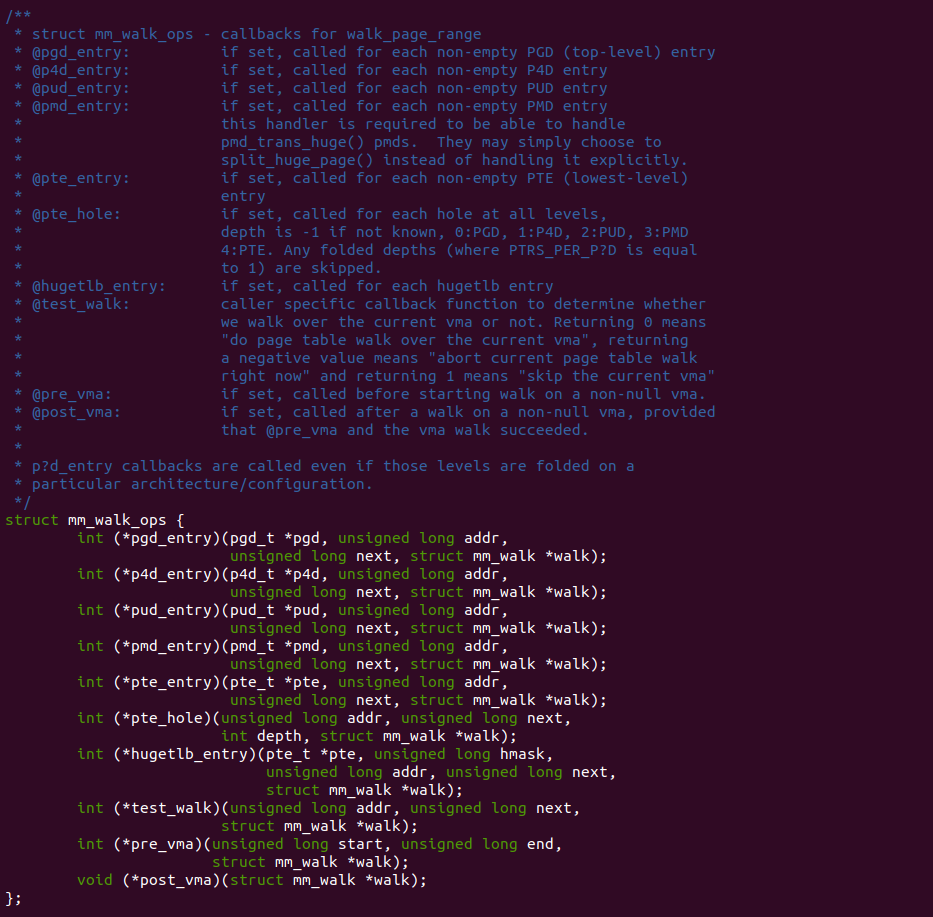

PageWalk 机制 提供了 struct mm_walk_ops 数据结构，其内包含很多回调函数，调用者需要在哪一级页表操作，那么就实现该数据结构的成员即可，例如需要修改 PMD 页表，那么只需实现该数据结构的 pmd_entry 成员即可，当 PageWalk 机制遍历到 PMD 页表时，就会调用 pmd_entry 成员指向的回调函数. 其他成员的含义是:
