PROC SMAPS 通识知识

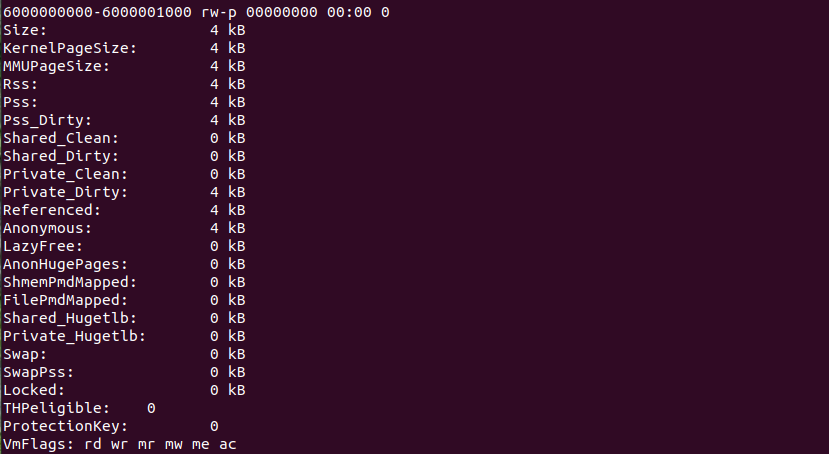

PROC SMAPS 机制用于获得进程所有用户空间虚拟区域的信息，这些信息主要来自虚拟内存映射物理内存的页表、虚拟内存映射物理内存对应的 struct page 数据结构，以及虚拟内存区域对应的 struct vm_area_struct 数据结构. SMAPS 机制从获得这些数据之后，处理之后按一定模式从 seq_file 输出到用户空间. 那么个字段的含义:
- 6000000000-6000001000: 用于描述该虚拟区域的范围.
- rw-p: r 表示虚拟区可读，w 表示虚拟区可写，x 表示虚拟区域可执行; s 表示虚拟区采用共享映射，p 表示虚拟区采用私有映射.
- 00000000: 表示该区域距离 VMA 起始位置的距离.
- 00:00 0: MAJOR:MINOR 与 ino.
- Size: 表示虚拟区域里虚拟内存的大小.
- KernelPageSize: 表示内核页的大小
- MMUPageSize: 表示内存管理页的大小
- RSS(Resident Set Size): 表示该虚拟区域里驻留在物理内存中的大小
- Pss(Proportional Set Size): 表示该区域里占用共享映射物理内存的大小
- Pss_Dirty: 表示该区域占用共享映射物理内存变成脏页的大小
- Anonymous: 表示虚拟区域里采用匿名映射的物理内存大小
- LazyFree: 表示虚拟区域里可以通过惰性释放的物理内存大小(无需写回到磁盘)
- Referenced: 表示虚拟区域里被访问物理内存的大小
- Locked: 表示虚拟区域里被 LOCK 的物理内存大小，以防止 SWAP OUT
- Shared_Clean: 表示虚拟区域里共享映射的干净物理内存大小
- Shared_Dirty: 表示虚拟区域里共享映射的脏页物理内存大小
- Private_Clean: 表示虚拟区域里私有映射干净物理内存大小
- Private_Dirty: 表示虚拟区域里私有映射脏页物理内存大小
- AnonHugePages: 表示虚拟区域里匿名映射的 THP 物理内存大小
- ShmemPmdMapped: 表示虚拟区域里 THP 共享内存大小
- FilePmdMapped: 表示虚拟区域里采用文件映射大页物理内存的大小
- Shared_Hugetlb: 表示虚拟区域里共享 Hugetlb 大页的大小
- Private_Hugetlb: 表示虚拟区域里独占 Hugetlb 大页的大小
- Swap: 表示虚拟区域里已经被 SWAP OUT 物理内存大小
- SwapPss: 表示虚拟内存区域里已经 SWAP OUT 物理内存占比
- Locked: 表示虚拟内存区域里被 LOCKED 住的物理内存大小
- THPeligible: 表示虚拟内存区域是否具备 THP 能力
- ProtectionKey: 表示虚拟内存区域具有的 ProtectionKey 信息
- VmFlags: 表示虚拟区域具有的属性

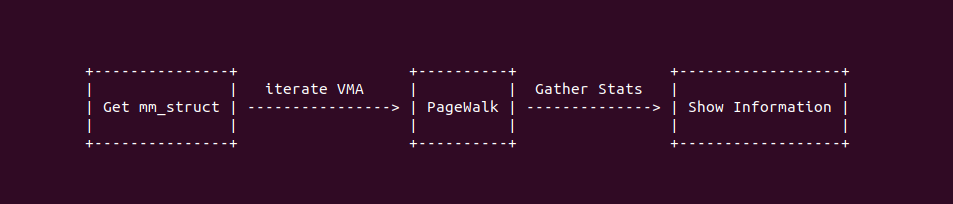

PROC SMAPS 机制的工作原理很简单，首先从打开的文件找到对应的 struct inode, 然后找到对应进程的 struct mm_struct, 因为进程可以读自己的 SMAPS 文件，也可以读其他进程的 SMAPS 文件，因此第一步的目的就是找到目标进程的 struct mm_struct. 接下来会遍历进程里所有的 VMA 区域，每当遍历一个 VMA 区域时，会调用 PageWalk 机制遍历区域内的所有页表，并收集页表的信息和映射物理内存对应的 struct page 信息等. 最后将收集到的信息进行输出，一般情况下基于 SEQ_FILE 输出到用户空间.
File-Mapping and Anonymous-Mapping

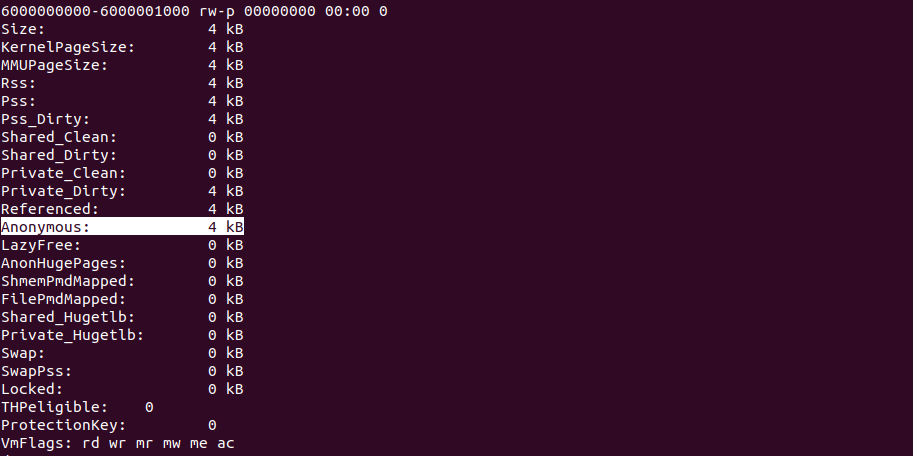

在 Linux 用户空间，虚拟内存可以通过两种映射方式与物理内存建立映射关系，第一种是 File-Mapping 文件映射，其可以将文件内容映射到用户空间，虚拟内存和磁盘文件中间通过 Page CACHE 进行数据中转，因此可以像普通虚拟内存一样访问文件; 另外一种是 Anonymous-Mapping 匿名映射, 用于将用户空间虚拟内存映射到物理内存上，以满足进程对内存的需求，例如堆(Heap)内存、堆栈(Stack)内存、以及 MMAP 内存等。PROC SMAPS 机制可以统计某段虚拟内存区域里匿名映射内存的数量，并通过 Anonymous 字段进行显示:
PROC SMAPS 机制没有直接的统计文件映射对应物理内存的大小，而是只统计了 Anonymous 映射对应物理内存的大小，那么文件映射如何统计呢? 接下来通过多个实践案例进行讲解, 首先是 Anonymous 映射的案例，其在 BiscuitOS 上的部署逻辑如下:
