CXL1.0/1.1 引入了 CXL Type3 设备，可以实现单主机动态内存拓展需求，但仅限于单主机范围内. CXL2.0 引入了 CXL SWITCH，通过 CXL SWITCH 可以将多个设备(如 CPU、GPU 和加速器)连接在一起，使它们能够共享资源. 另外 CXL SWITCH 允许系统根据需要添加更多设备，支持更大的系统规模，通过动态管理资源，系统可以轻松适应不断变化的工作负载. 最后 CXL SWITCH 使得多个主机能够同时访问同一资源，支持更复杂的多主机环境，这对于需要高性能计算和数据共享的应用特别重要. 以上特点为 CXL 实现资源池化奠定了基础, 为了实现资源池化，CXL Type3 设备的结构也进行拓展，接下来本文将描述 Type3 设备在资源池化了变化.

图片无法显示，请右键点击新窗口打开图片

SLD(Single Logical Device) 设备是 CXL2.0 引入的一个概念，其针对 CXL Type3 设备的连接方式进行划分，SLD 设备在某一时刻只能连接到一个主机上，具有可被 CXL.io 识别的 Logical ID，其具有如下特点:

  • 单一逻辑设备: SLD 设备在每个连接的主机中表现为一个单一的逻辑设备，意味着它的资源和功能对主机而言是统一和一致的
  • 与主机的连接: SLD 设备通常通过一个 CXL 端口与主机直接连接，可以提供高带宽和低延迟的数据传输
  • 内存共享: SLD 设备能够支持共享内存的功能，使得多个主机能够高效地访问相同的内存区域, 这对于需要频繁数据交换和共享资源的应用场景尤为重要
  • 管理和控制: SLD 设备能够支持来自 Fabric Manager(FM)的管理和控制，方便系统在运行时进行动态配置和资源管理

通俗来讲 SLD 只能以一个独立的 CXL Type3 设备向多主机展示，多主机可以通过分时共享的方式将 SLD 绑定到自己的 VH 里，也就是说如果某主机 VH 的 vPPB 绑定了一个 SLD 设备，那么其他主机 VH 的 vPPB 同一时刻不能在绑定该 SLD. 因此 SLD 可以提供更好的资源隔离, 另外 SLD 可以将 Type3 设备 1:1 映射到被绑定的 VH 里.

图片无法显示，请右键点击新窗口打开图片

SLD 设备有 Fabric Manager(FM) 负责管理，FM 可以通过静态或动态方式将 SLD 设备绑定到不同主机 VH 的 vPPB 上. 例如在主机初始化之前，FM 先将 SLD 绑定(Bind)到指定主机 VH 的 vPPB 上，然后主机上电初始化就可以发现该 CXL Type3 设备. FM 也可以在主机运行过程中，通过热插(Hotplug)方式将一个 SLD 动态绑定到指定主机 VH 的 vPPB 上，同理也可以通过热拔(Hotremove)方式将一个 SLD 动态从指定主机 VH 的 vPPB 上解绑(Unbind).

SLD Practice

图片无法显示，请右键点击新窗口打开图片

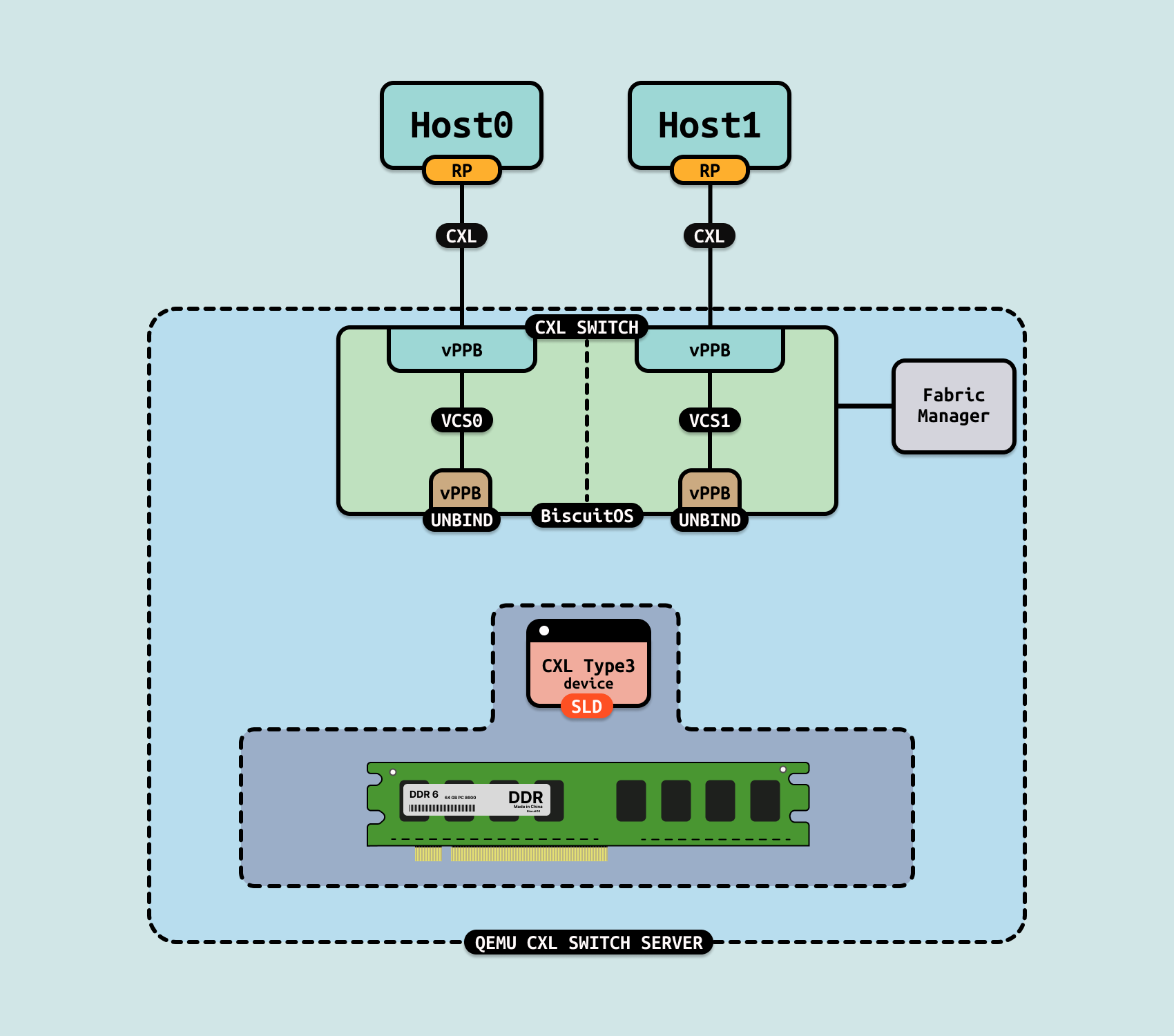

BiscuitOS 提供了 SLD 的实践环境，其 CXL 拓扑如上图, BiscuitOS 使用两个虚拟机作为两个服务器主机，并使用 QEMU 的 QMP 充当 Fabric Manager(FM). 在初始状态下，CXL Type3 设备作为 SLD 设备并未绑定到任何主机的 VH 上. 在两个主机上电之后，FM 可以根据需求将 SLD 绑定到指定 VH 的 vPPB 上，也可以从指定 VH 的 vPPB 上进行解绑. 接下来在 BiscuitOS 上进行实践, 请参考如下命令:

# 切换到 BiscuitOS 项目目录
cd BiscuitOS
# 选择开发环境，如果已经选择过可以跳过，这里与 linux 6.10 X86 为例
make linux-6.10-x86_64_defconfig
# 通过 Kbuild 选择需要部署的应用程序
make menuconfig

  [*] DIY BiscuitOS/Broiler Hardware  --->
      [*] CXL: Compute Express Link
            CXL Hardware Topology (CXL2.0: x2 Host(VH) + SLD)  --->
  [*] Package  --->
      [*] HETEROGENEOUS MEMORY MANAGEMENT
          [*] CXL SLD: Single Logical Device  --->

# 配置完毕保存，然后进行部署
make

# 切换到实践案例所在目录
cd output/linux-6.10-x86_64/package/BiscuitOS-CXL-SLD-default
# 准备依赖工具
make prepare
# 编译实践案例
make download
make build

图片无法显示，请右键点击新窗口打开图片

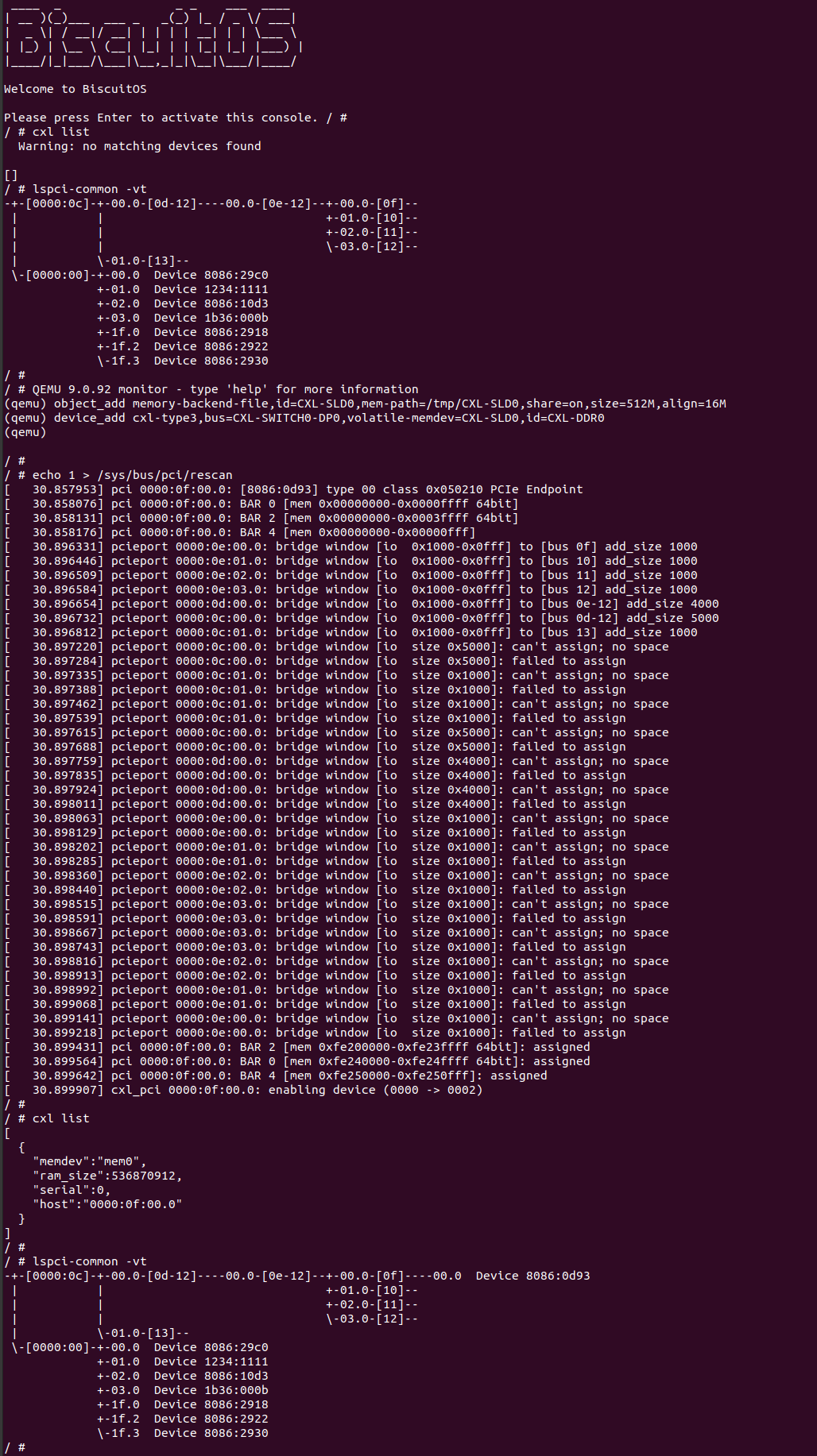

当第一个主机启动之后，使用 cxl 命令查看 CXL 拓扑结构，可以看到没有任何的 CXL Type3 设备被识别到，接着使用 lspci 命令查看 PCIe 总线，可以看到 CXL SWITCH(BDF 0E:00.0) 之下没有绑定任何 CXL Endpointer 设备. 接下来新启动一个终端来启动第二个主机，参考如下命令:

# 切换到 BiscuitOS 项目目录, 同理以 linux 6.10 X86 为例
cd BiscuitOS/output/linux-6.10-x86_64
# 直接启动第二个主机
./RunBiscuitOS-CXL.sh

图片无法显示，请右键点击新窗口打开图片

当第二个主机启动之后，使用 cxl 命令查看 CXL 拓扑结构，可以看到没有任何的 CXL Type3 设备被识别到，接着使用 lspci 命令查看 PCIe 总线，可以看到 CXL SWITCH(BDF 0E:00.0) 之下没有绑定任何 CXL Endpointer 设备. 此时两个主机已经环境已经部署完毕，此时两个主机 VH 的 vPPB 并没有绑定任何 SLD, 接下来使用 FM 进行 SLD 绑定. 首先选择第一个主机的终端，使用如下命令:

# 1. 按下快捷键进入 FM 模式: [Ctrl-A C]

# 2. 绑定 SLD
object_add memory-backend-file,id=CXL-SLD0,mem-path=/tmp/CXL-SLD0,share=on,size=512M,align=16M
device_add cxl-type3,bus=CXL-SWITCH0-DP0,volatile-memdev=CXL-SLD0,id=CXL-DDR0

# 3. 按下快捷键退出 FM 模式: [Ctrl-A C]

# 4. 重新遍历 PCIe 树
echo 1 > /sys/bus/pci/rescan

图片无法显示，请右键点击新窗口打开图片

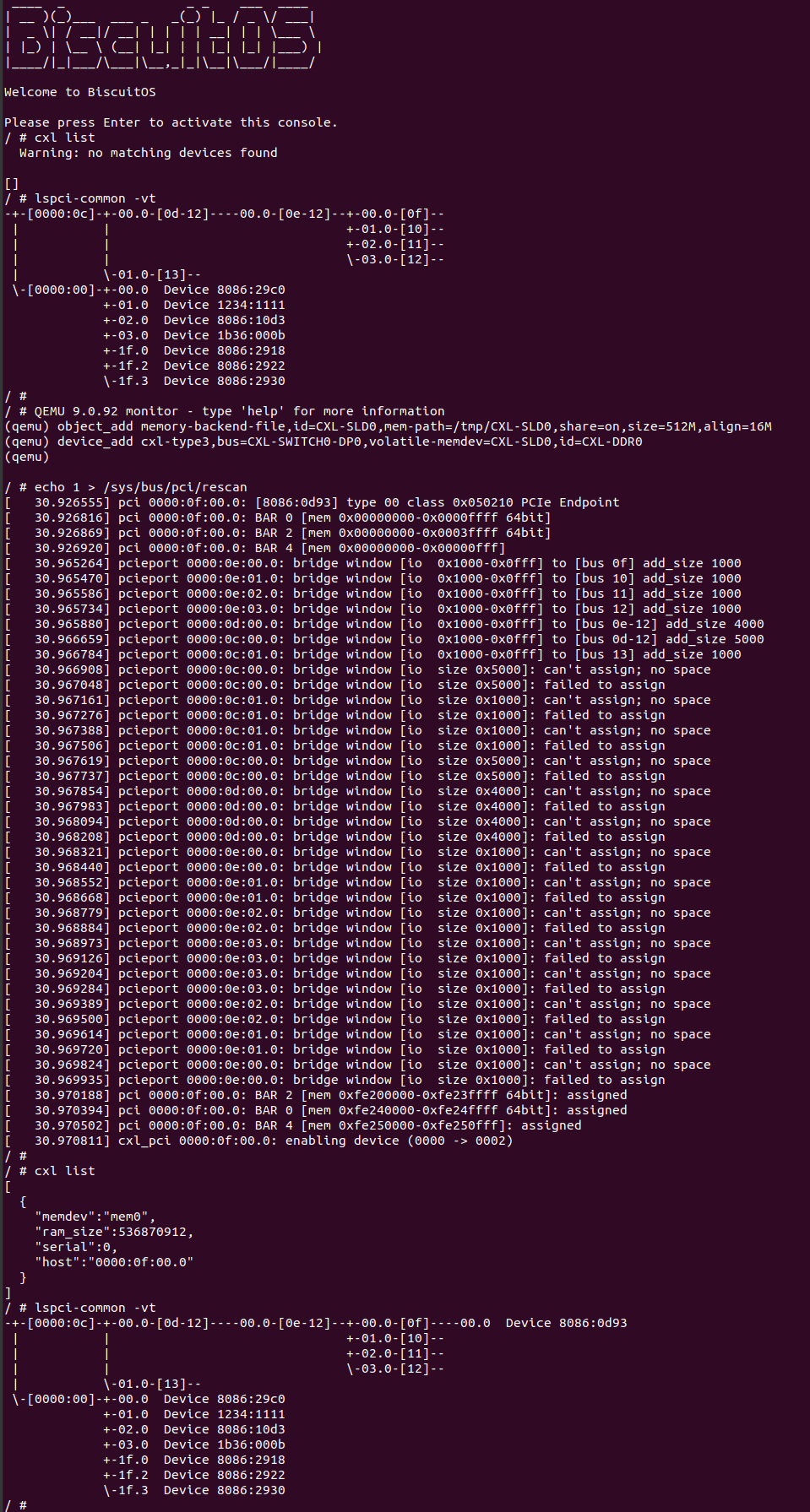

执行完上面的命令之后，Fabric Manager 将第一台主机 VH 的 vPPB 绑定到了 SLD 设备上，此时可以看到主机识别一个 CXL Type3 设备，其由 DDR 构成且容量为 512MiB, 接下来在第一台主机上访问该 CXL Type3 设备.

图片无法显示，请右键点击新窗口打开图片

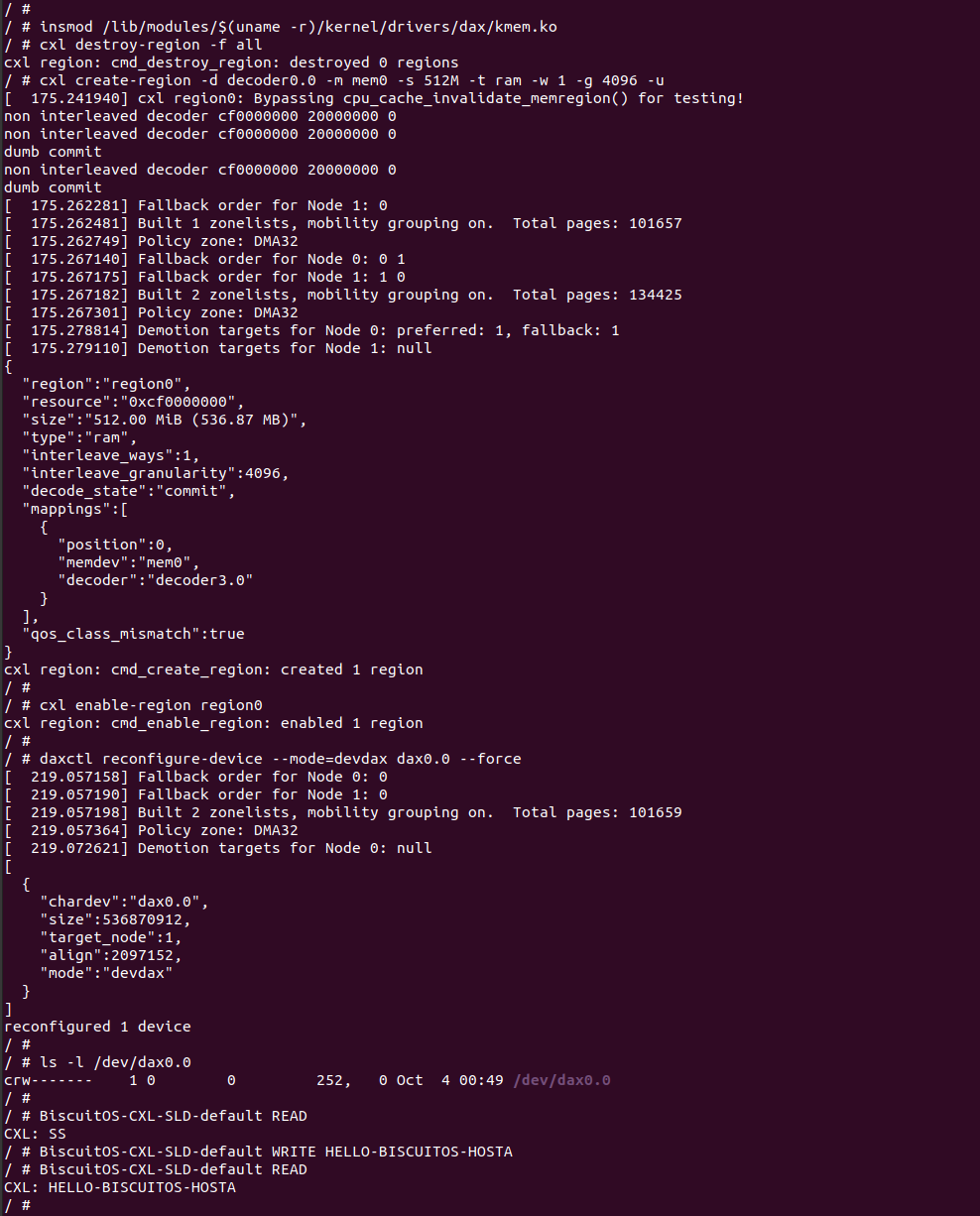

  • cxl create-region -d decoder0.0 -m mem0 -s 512M -t ram -w 1 -g 4096 -u: 命令用于创建一个 CXL Region
  • cxl enable-region region0: 创建完毕之后使用该命令使能 CXL Region
  • daxctl reconfigure-device –mode=devdax dax0.0 –force: 将 CXL Type3 设备模式修改为 DEVDAX
  • BiscuitOS-CXL-SLD-default READ: 从 CXL Type3 设备上读取数据
  • BiscuitOS-CXL-SLD-default WRITE <MESSAGE>: 向 CXL Type3 设备写入数据

执行完这些命令之后，可以看到主机一可以正常访问 SLD 映射的 CXL Type3 设备，并向设备写入 “HELLO-BISCUITOS-HOSTA”, 那么接下来让 FM 动态解绑，并将 SLD 动态绑定到主机二 VH 的 vPPB 上, 参考如下命令:

# 0. 主机一按下快捷键进入 FM 模式: [Ctrl-A C]

# 1. FM 解绑 SLD
device_del CXL-DDR0
object_del CXL-SLD0

# 2. 主机二按下快捷键进入 FM 模式: [Ctrl-A C]

# 3. 绑定 SLD
object_add memory-backend-file,id=CXL-SLD0,mem-path=/tmp/CXL-SLD0,share=on,size=512M,align=16M
device_add cxl-type3,bus=CXL-SWITCH0-DP0,volatile-memdev=CXL-SLD0,id=CXL-DDR0

# 4. 按下快捷键退出 FM 模式: [Ctrl-A C]

# 5. 重新在第二主机上遍历 PCIe 树
echo 1 > /sys/bus/pci/rescan

图片无法显示，请右键点击新窗口打开图片

执行完上面的命令之后，Fabric Manager 将第二台主机 VH 的 vPPB 绑定到了 SLD 设备上，此时可以看到主机识别一个 CXL Type3 设备，其由 DDR 构成且容量为 512MiB, 接下来在第二台主机上访问该 CXL Type3 设备.

图片无法显示，请右键点击新窗口打开图片

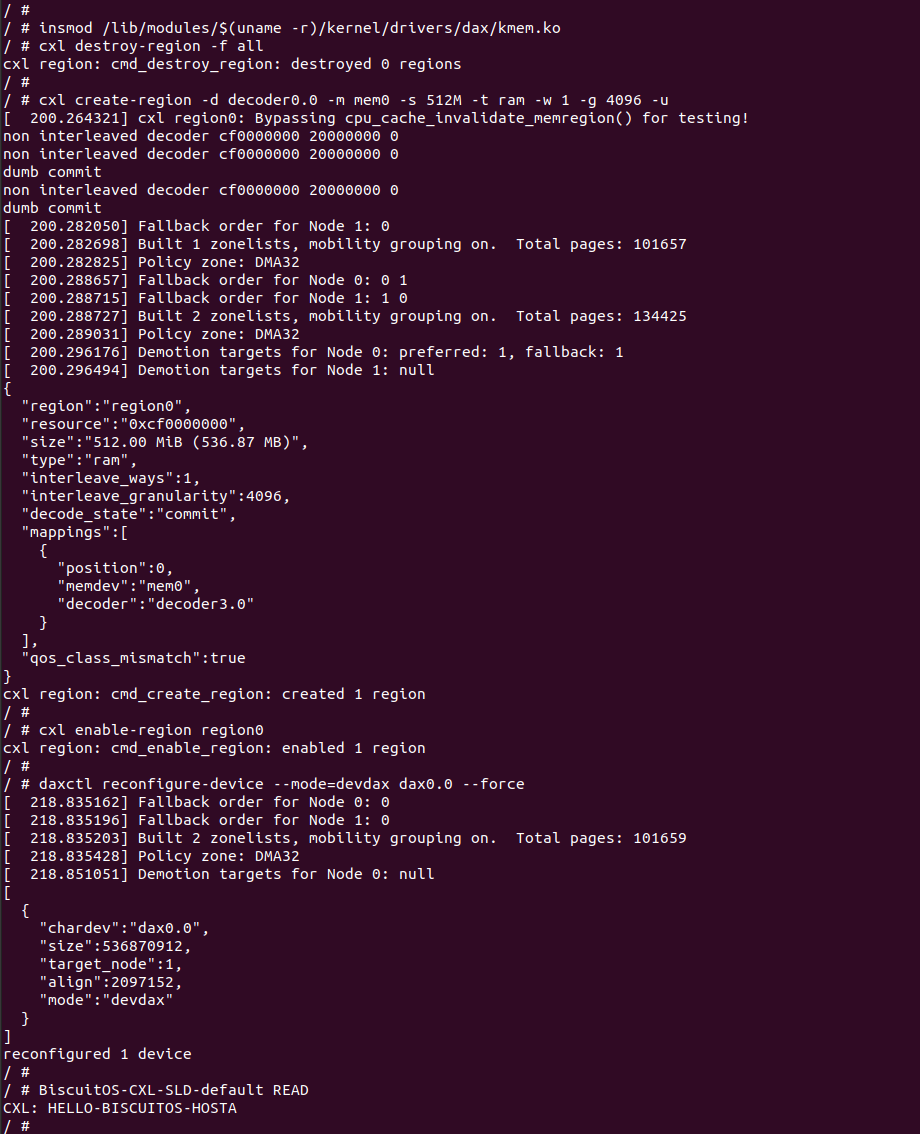

  • cxl create-region -d decoder0.0 -m mem0 -s 512M -t ram -w 1 -g 4096 -u: 命令用于创建一个 CXL Region
  • cxl enable-region region0: 创建完毕之后使用该命令使能 CXL Region
  • daxctl reconfigure-device –mode=devdax dax0.0 –force: 将 CXL Type3 设备模式修改为 DEVDAX
  • BiscuitOS-CXL-SLD-default READ: 从 CXL Type3 设备上读取数据
  • BiscuitOS-CXL-SLD-default WRITE <MESSAGE>: 向 CXL Type3 设备写入数据

执行完这些命令之后，可以看到主机二可以正常访问 SLD 映射的 CXL Type3 设备，并直接从 CXL Type3 设备上读到了主机一写入的字符串 “HELLO-BISCUITOS-HOSTA”, 此时可以验证 FM 已经将同一个 SLD 动态绑定到新主机 VH 的 vPPB 上，形成第二个主机的 CXL Type3 设备. 至此实践完毕.
